Como montar una valvula de bola con actuador neumatico

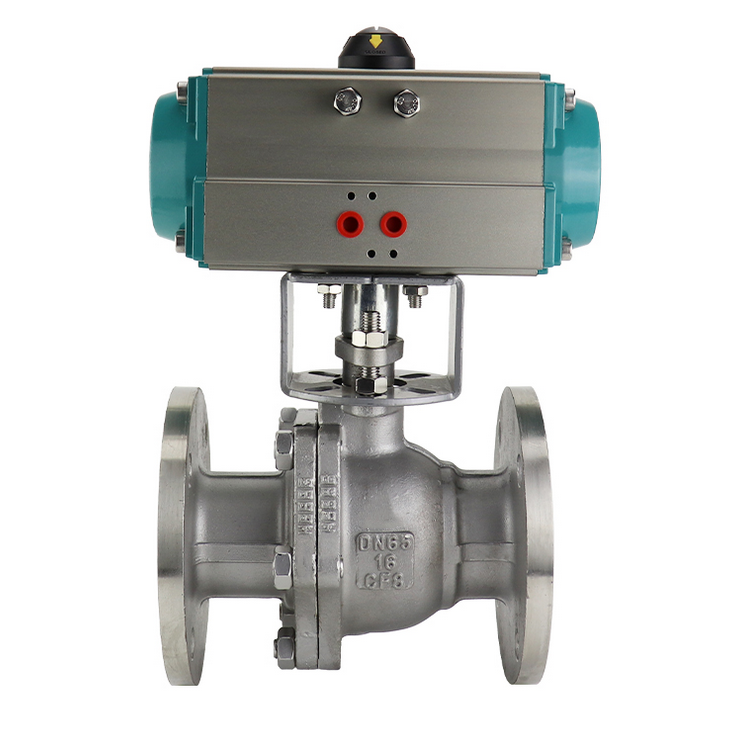

La válvula de bola con actuador neumático solo necesita usar el actuador neumático para girar la fuente de aire 90 grados y un pequeño par para cerrar herméticamente. La cavidad del cuerpo de la válvula completamente uniforme proporciona una ruta de flujo directo de baja resistencia para el medio.

Generalmente se considera que la válvula de bola es la más adecuada para apertura y cierre directos. Presenta una estructura compacta, fácil operación y mantenimiento, que es adecuada para medios de trabajo generales como agua, solventes, ácidos y gas natural, y también para medios con condiciones de trabajo duras, como oxígeno, peróxido de hidrógeno, metano y etileno.

Se solicita por parte de nuestros clientes reemplazar las válvulas existentes con nuestra marca. Así que presentamos los procedimientos sencillos para hacer frente al mantenimiento del sitio como se muestra a continuación.

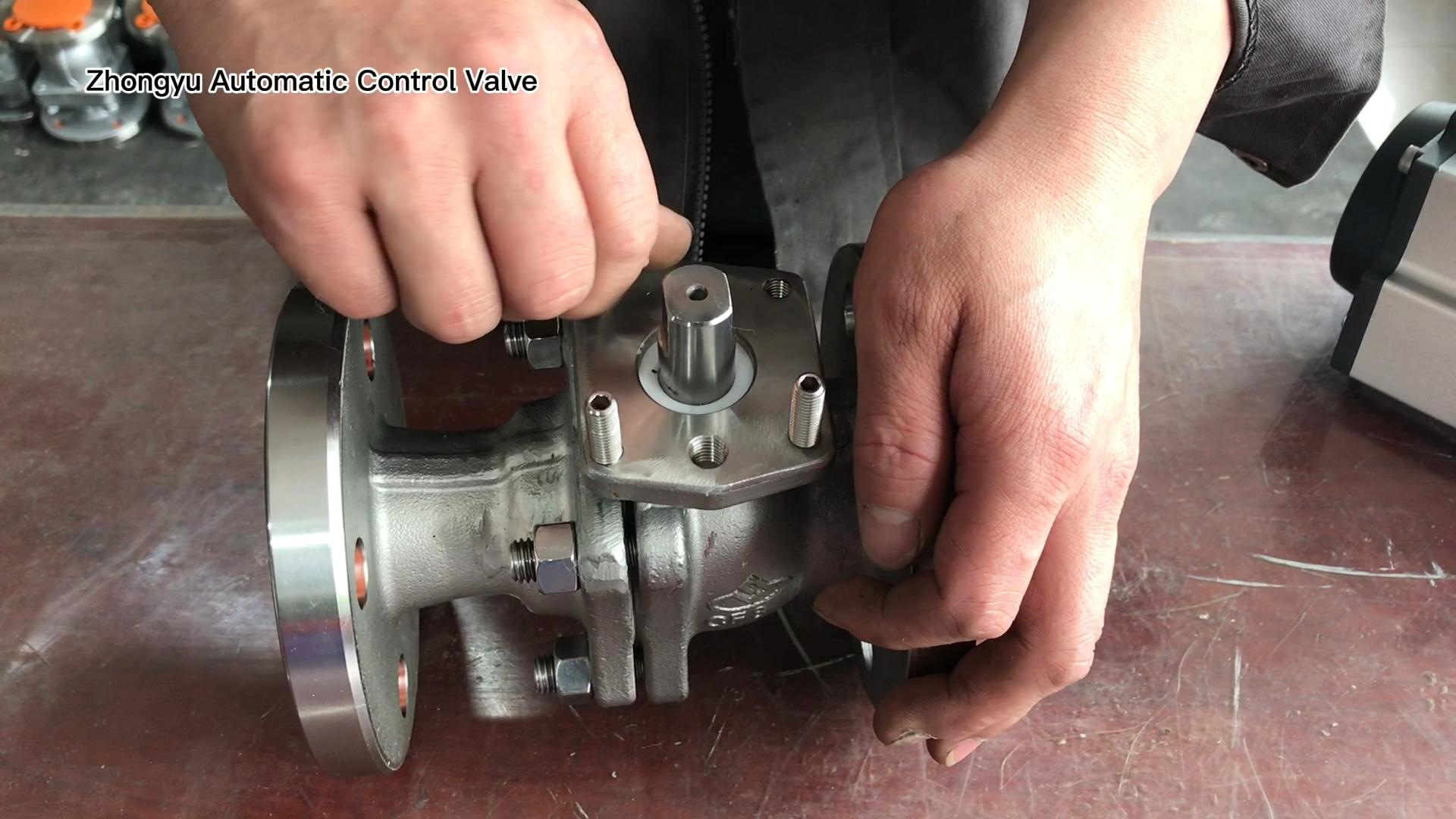

1. Inserte los pernos y apriételos

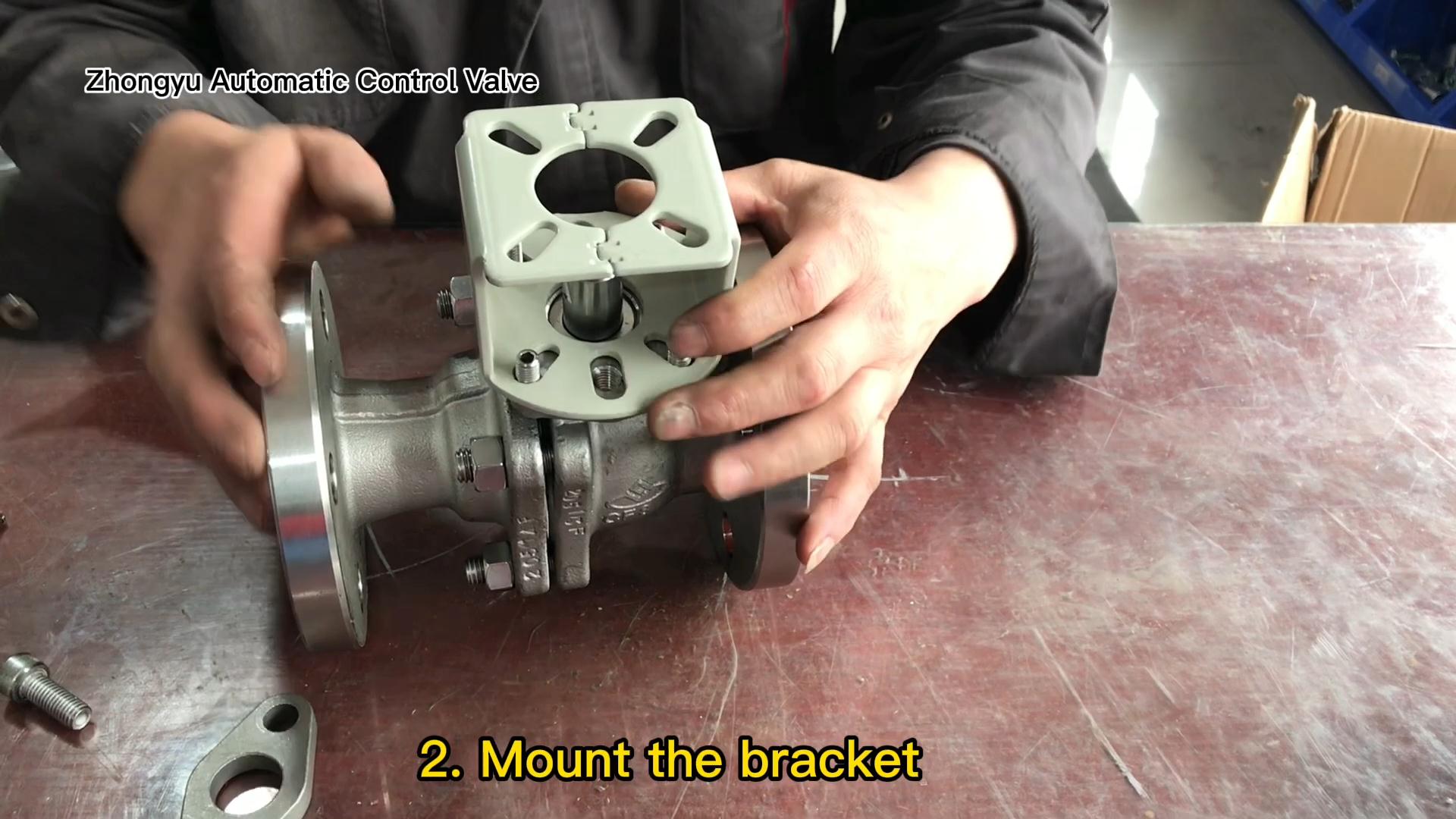

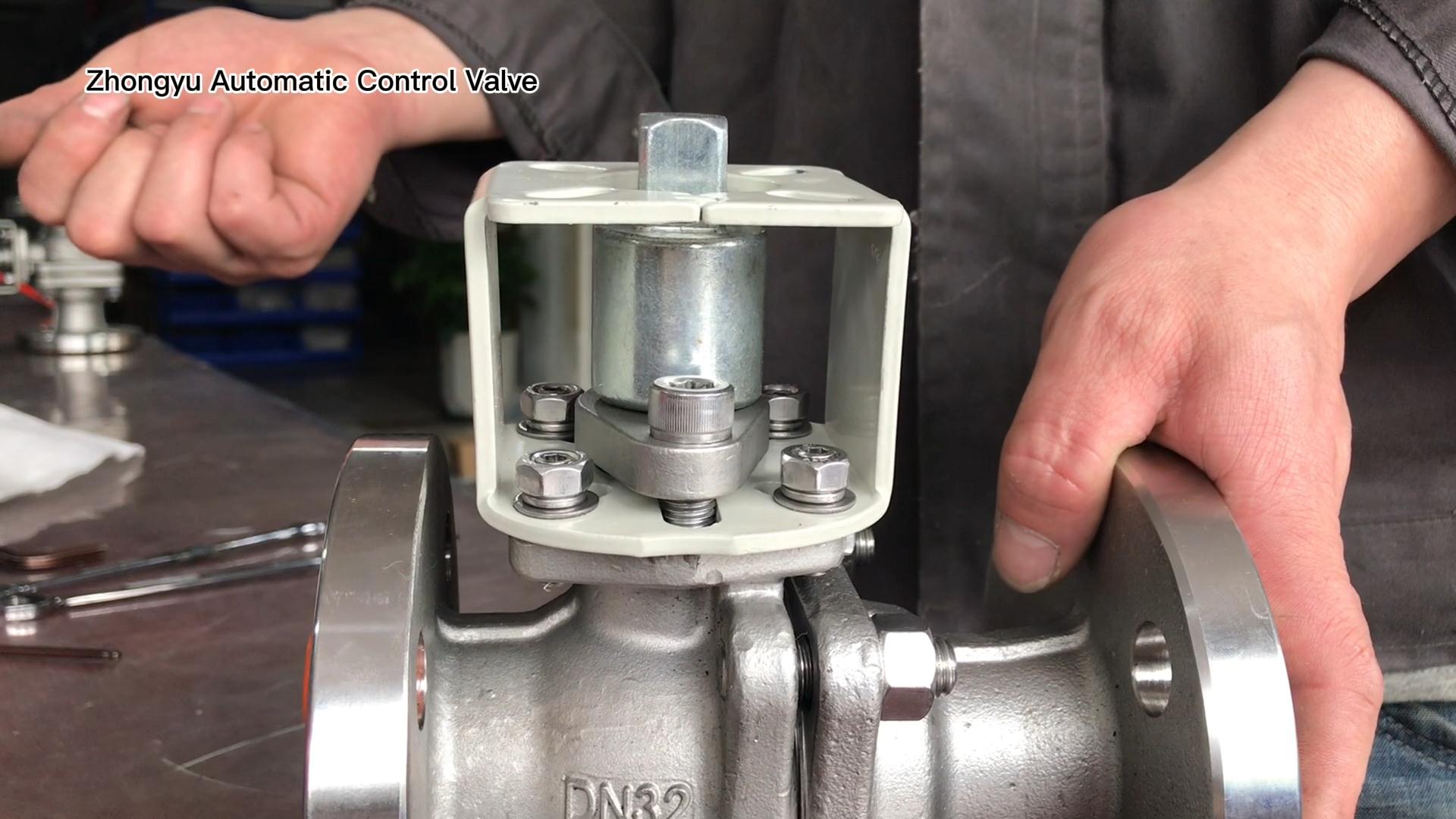

2. Monte el soporte

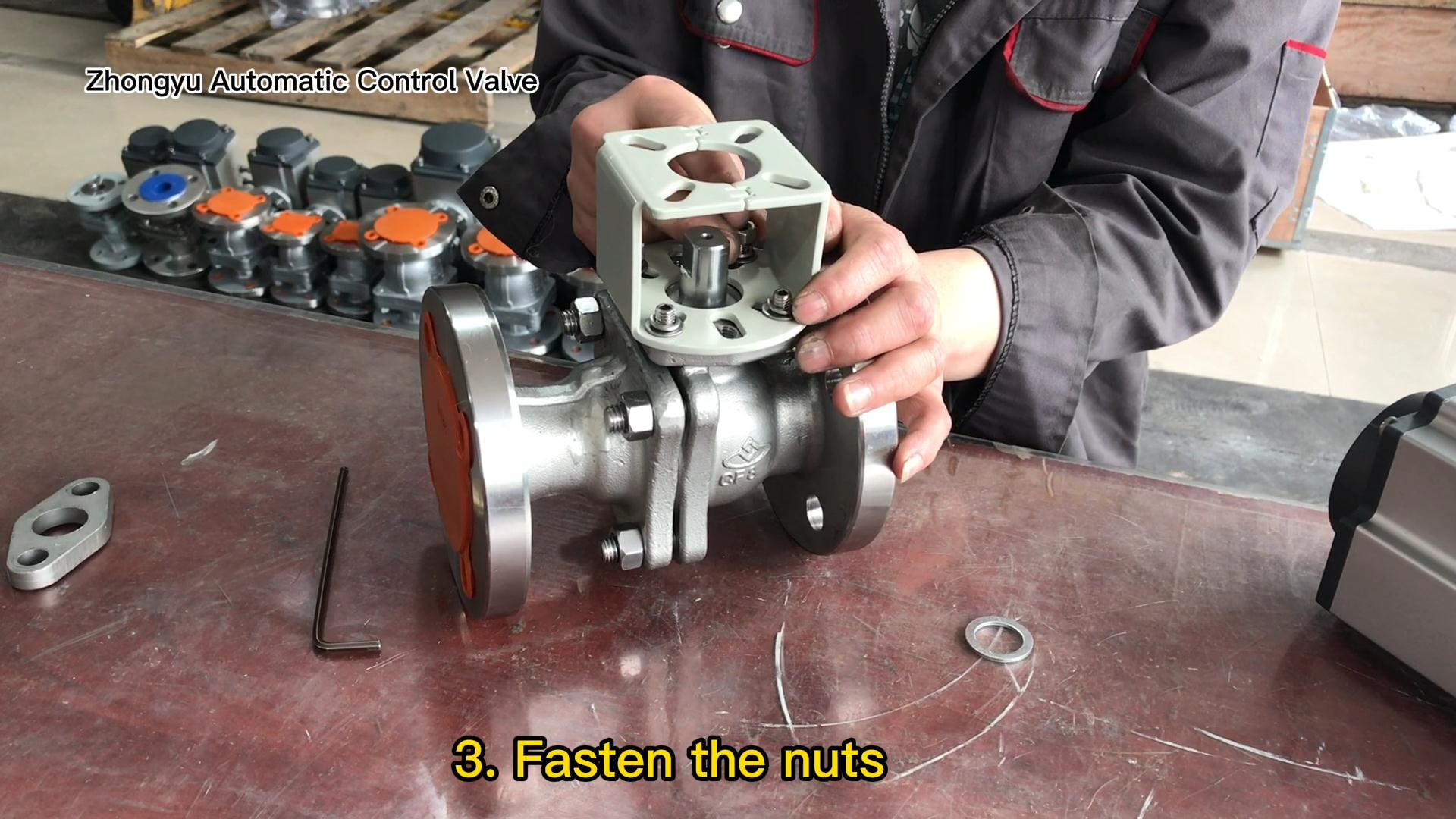

3. Apriete las tuercas

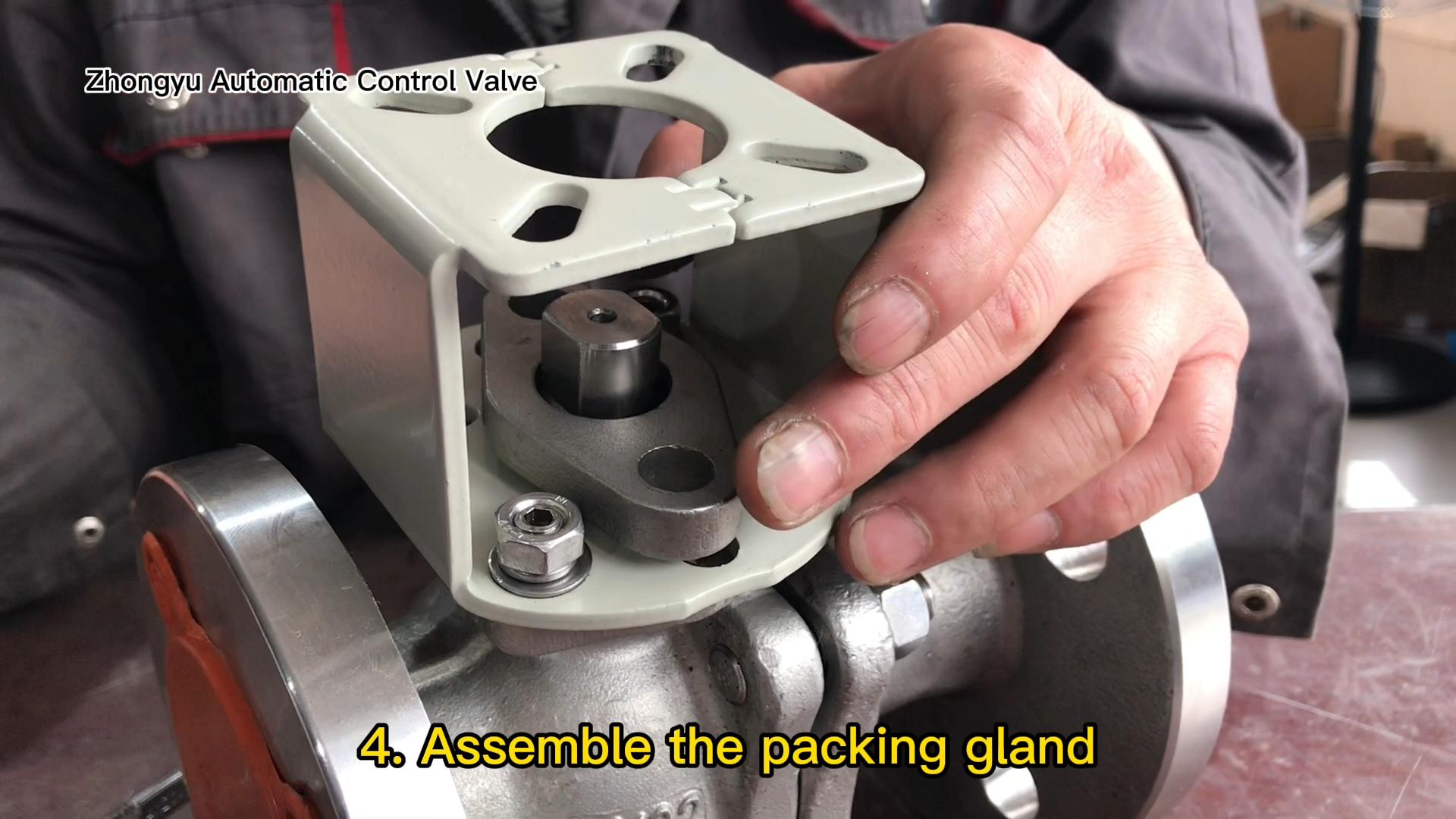

4. Montar el prensaestopas y apretar las tuercas

5. Poner dentro del adaptador del vástago.

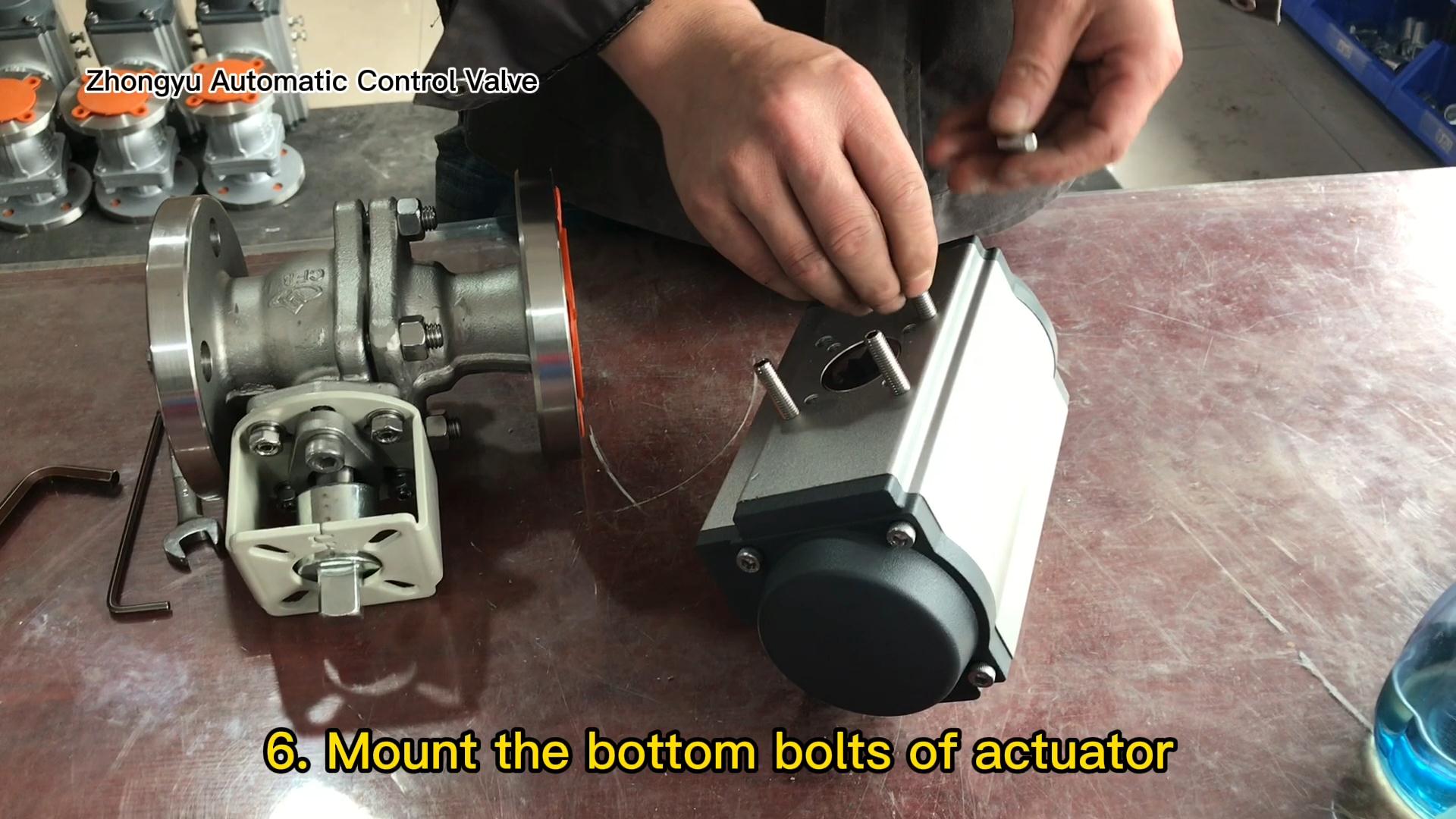

6. Monte los pernos inferiores del actuador

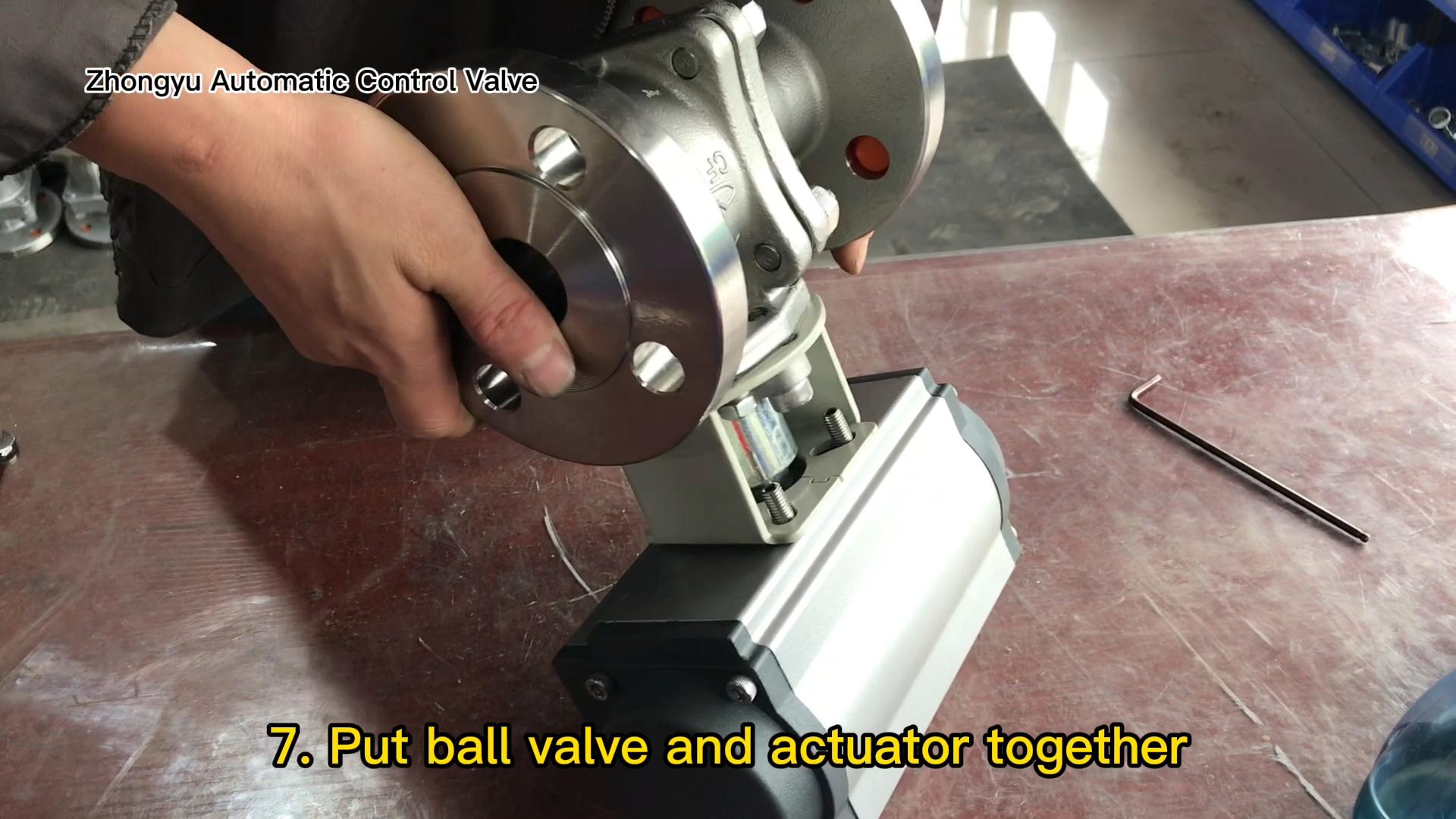

7. Ponga la válvula de bola y el actuador neumático juntos. Apriete las tuercas inferiores

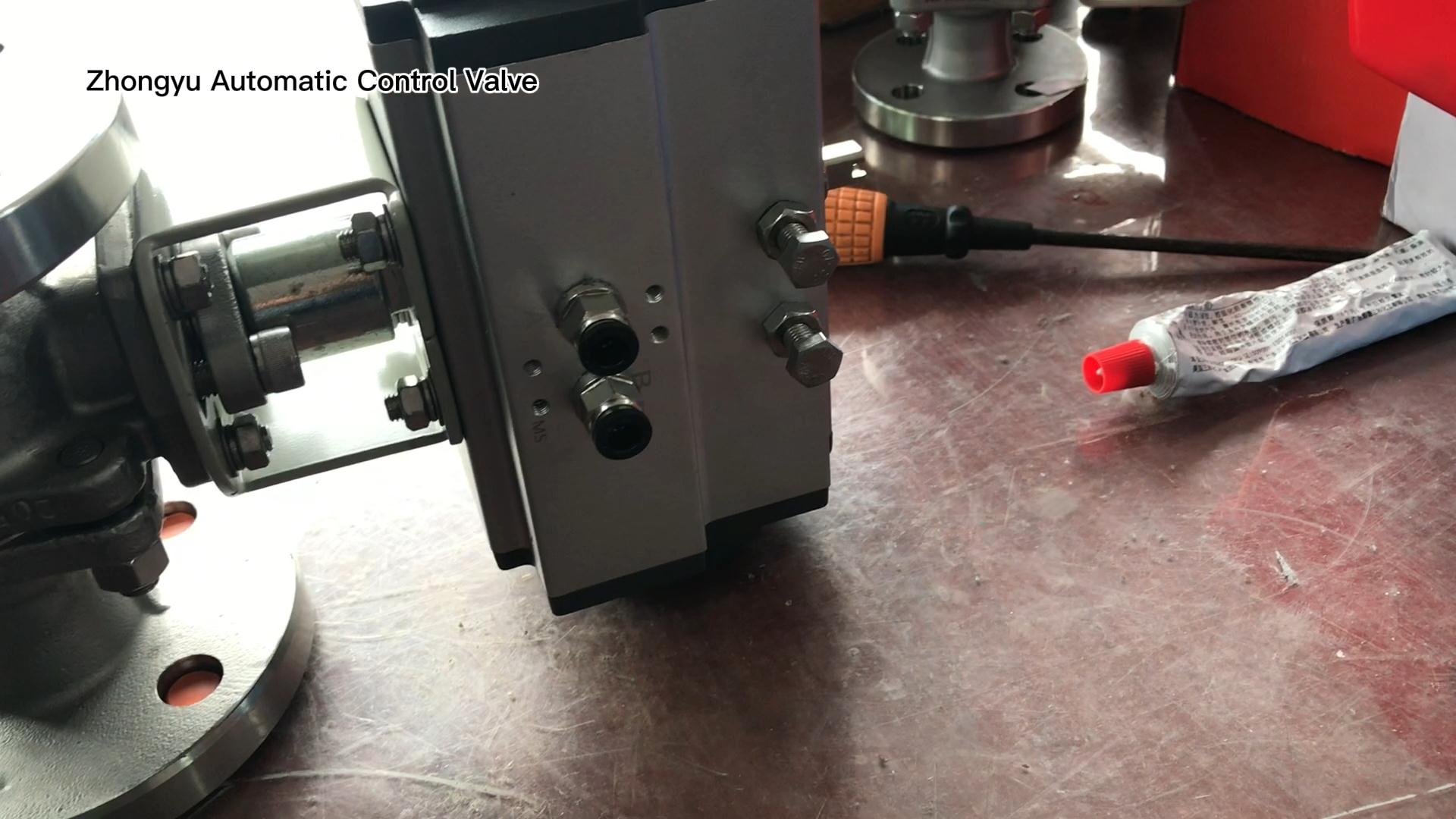

8. Monte la entrada de aire

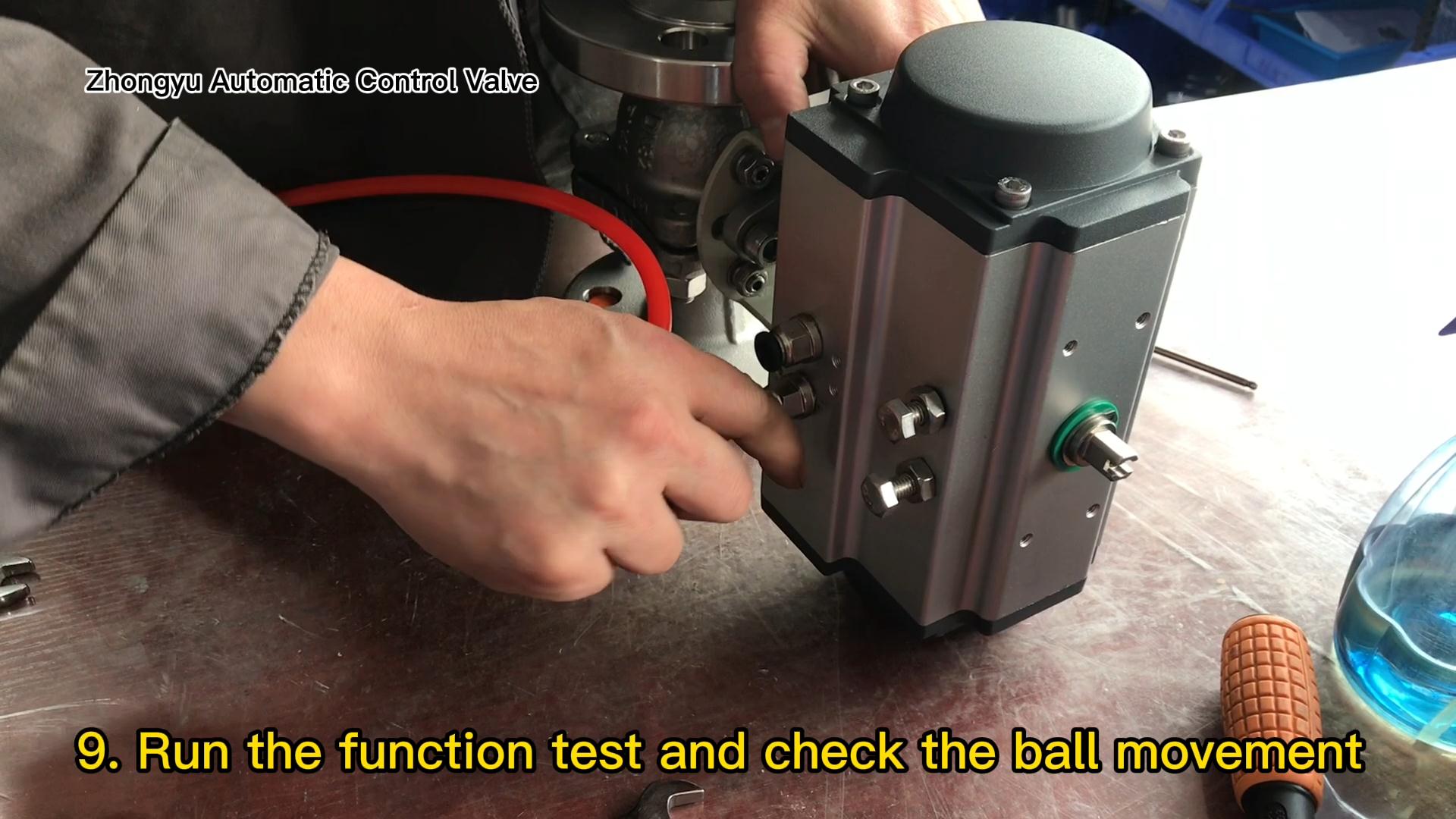

9. Ejecute la prueba de función y verifique el movimiento de la bola.

10. Conecte la válvula solenoide y el reductor de aire

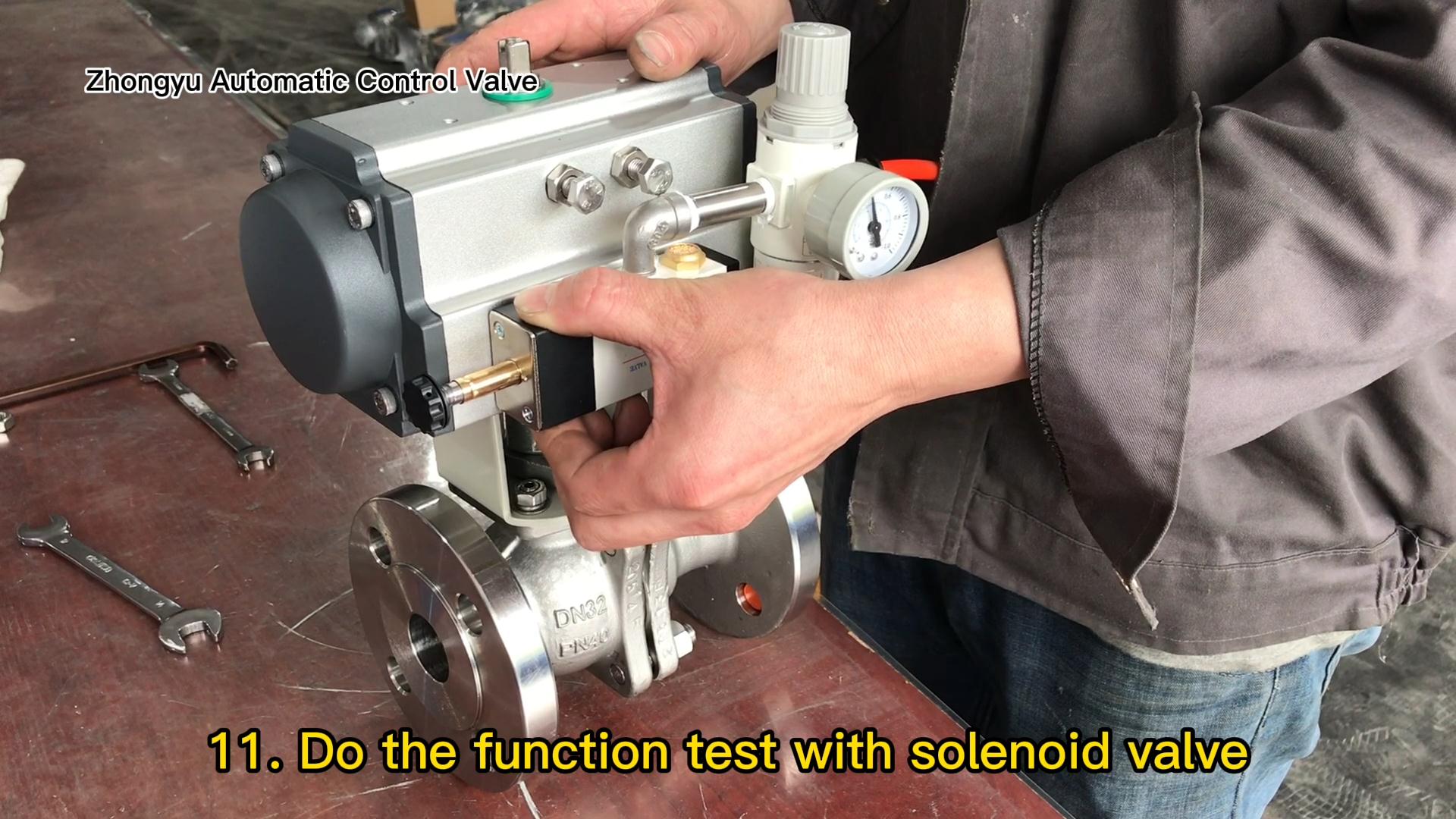

11. Realice la prueba de funcionamiento con la electroválvula

Para obtener más detalles, consulte nuestro video en youtube

https://youtu.be/yHCAiWbSyaw
