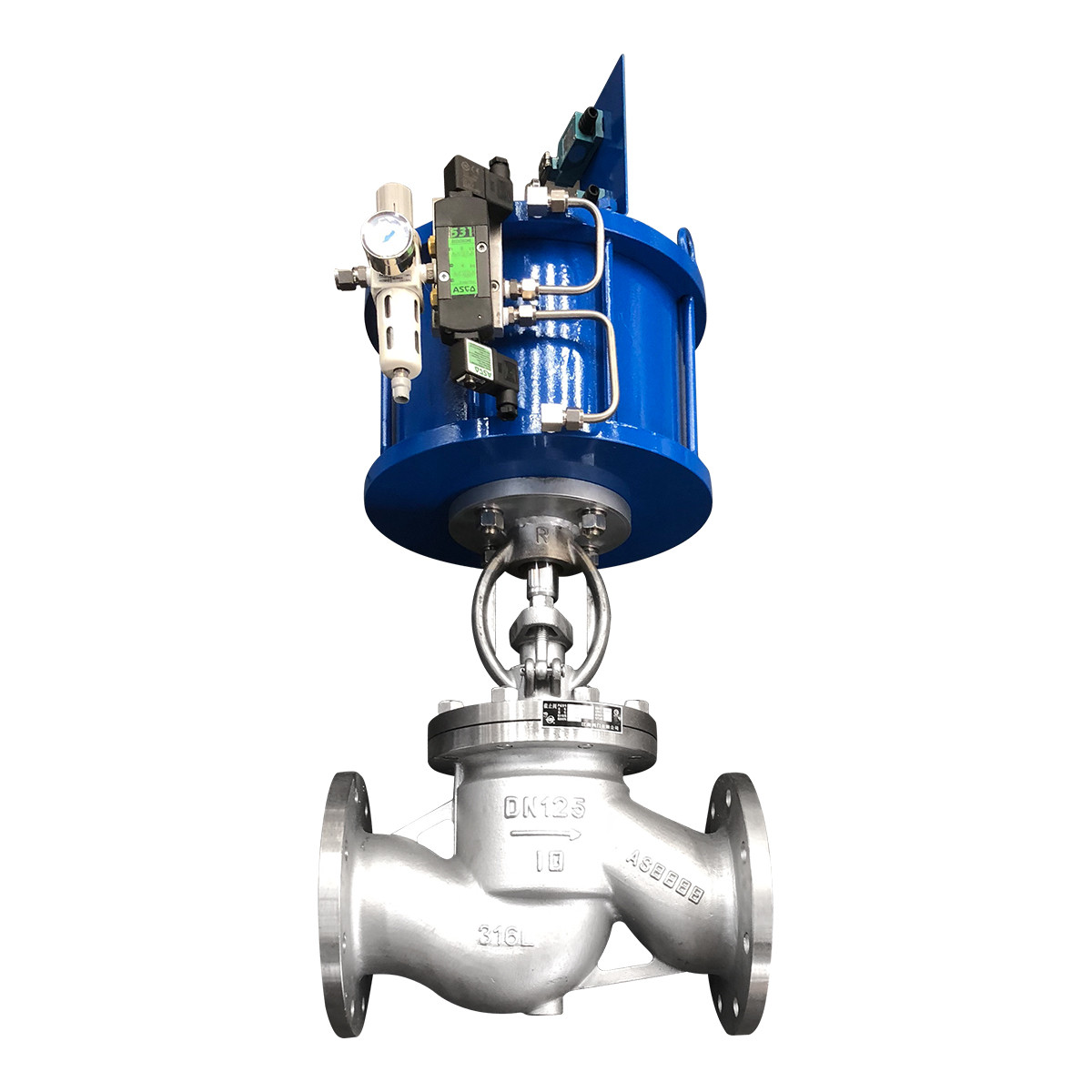

Válvulas de globo con cilindro neumatico

Producto:Válvulas de globo con actuador neumatico

Introducción

La válvula de globo con cilindro neumatico es un dispositivo de actuación importante en el sistema de control de automatización industrial, que se puede controlar de forma remota y puede satisfacer las necesidades de control de programas informáticos en todos los sectores, incluida la industria petroquímica, equipos de gas, industria nuclear, equipos de energía, tratamiento de aguas de protección ambiental, HVAC, metalurgia de hierro y acero, equipos de elaboración de cerveza, equipos de secado, equipos de vacío, tratamiento de superficies, biofarmacéuticos, maquinaria de alimentos, impresión textil, fabricación de alimentos y otras industrias.

Caracteristicas :

1. Estructura simple, fácil fabricación y mantenimiento;

2. El medio utilizado en el cilindro r es aire comprimido o nitrógeno , que es seguro y ecológico;

3. EL cilindro  utiliza la cámara de admisión o la entrada de la cámara inferior para controlar las  válvulas de forma remota ;

4. Carrera corta y horario de apertura y cierre corto;

5 . La superficie de sellado del cuerpo de cierre (válvula) y el asiento de la válvula adopta un sello cónico, que tiene una pequeña fuerza de cierre, es resistente a la abrasión y tiene un sello confiable ;

6 . El asiento de la válvula puede ser un asiento de válvula reemplazable, que puede combinarse arbitrariamente y combinarse con el material de la superficie de sellado del miembro de cierre para cumplir con los requisitos de las condiciones de trabajo y extender la vida útil.

Principio de funcionamiento

El neumático globo válvula u tilice aire comprimido como fuente de alimentación para control remoto de control . La sala de control principal activa de forma manual o automática el comando de acción para activar las válvulas solenoides de admisión y escape para suministrar y descargar aire comprimido al actuador. El aire comprimido que actúa sobre el pistón para vencer la fuerza del resorte y la fricción en el funcionamiento del vástago de la válvula, de modo que la presión (p en la pérdida de la válvula de gas abierta) o el vástago levantado (fuera de las válvulas para la pérdida de gas) impulse el movimiento del cuerpo de la válvula hacia arriba y abajo, abre o cierra la válvula.

Cuando la válvula pierde aire y no hay aire comprimido en el cabezal de accionamiento, la válvula estará en una posición segura completamente abierta o completamente cerrada según lo requiera el sistema. Aire comprimido para la instrumentación de la central eléctrica, la presión de suministro generalmente es de 4 ~ 9 bar , antes de ingresar a la válvula, el aire comprimido primero se filtra y purifica a través del filtro, y luego se descomprime a través de la válvula reductora de presión , la lectura del medidor de presión de entrada no excede 4bar . El ajuste de presión se puede lograr ajustando el tornillo de ajuste instalado en la parte superior de la válvula reductora de presión. Antes de ajustar, afloje la cubierta protectora .

Piezas y materiales del producto:

Número de serie	nombre	Material
		Acero Carbono	Acero inoxidable
1	Cuerpo de la válvula	A216-WCB	A351-CF8
2	Empaquetadura	Grafito flexible + acero inoxidable	PTFE
3	tornillo	A193-B7	A276-304
4 4	Disco	A216-WCB + revestimiento 304 o estellita , PTFE	A351-CF8 PTFE
5 5	Anillo partido	A182-F304	A276-304
6 6	Tapa del disco	A182-F304	A276-304
7 7	Vástago	A276-410	A276-304
8	Nuez	A194-2H	A276-304
9	Cáncamo	A192-2H	A276-304
10	gorra	A216-WCB	A351-CF8
11	tornillo	A194-2H	A276-304
12	Empaquetadura	A194-2H	A276-304
13	Embalaje	Grafito flexible	PTFE
14	Glándula	A216-WCB	A351-CF8
15	Nuez	A194-2H	A276-304

Especificación mayor

Tamaño de la válvula	DN40-DN450 , 1 1/2 '' - 18 ''
Presión de la válvula	PN 0.6 Mpa - 10.0 Mpa, Clase 150 - clase 600
Suministro de aire	2.5 bares -8 bares, Max 10 bares
Carrera del cilindro	90mm-1030mm
Función	Encendido, apertura y cierre rápidos, apagado de emergencia , regulación de flujo
Medios adecuados	Agua, petróleo, gas, aire, partículas, etc.
Temperatura de trabajo	-40 ℃ a 450 ℃
Temperatura ambiente	-20 ° C a 90 ° C
Accesorios Opcionales	válvula solenoide, posicionador, interruptor de límite, filtro, regulador, lubricador, etc.

Preguntas más frecuentes

1. P: ¿Tiene alguna certificación para Válvulas de globo con cilindro neumatico?

R: Sí, está certificado por ISO 9001 y SIL Nivel 3.

2. P: ¿Puedo obtener una muestra gratis para probar en mi mercado?

R: Lo sentimos, dicha muestra debe cargarse en primer lugar, pero puede devolverse después de los pedidos regulares.

3, P: ¿Puede personalizar nuestro diseño y logotipo para Válvulas de globo con cilindro neumatico?

A: Sí, podemos hacer ODM y OEM para todos los clientes.
