Visión de conjunto
La válvula de control con revestimiento de PFA adopta una estructura de guía superior y está equipada con un actuador neumático tipo diafragma de resorte múltiple. Es especialmente adecuado para ocasiones en las que la fuga permitida es pequeña y el diferencial de presión entre la entrada y la salida de la válvula no es grande.
Con el posicionador eléctrico-neumático en uso, acepta la señal del instrumento de regulación y cambia directamente el flujo del medio de regulación (como líquido, gas, vapor, etc.), para mantener los parámetros de proceso controlados (como temperatura, presión, caudal, etc.) a un valor dado.

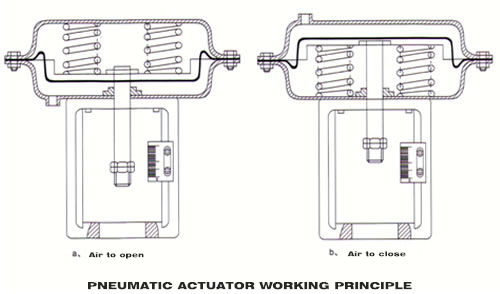

Cómo funciona el actuador neumático tipo diafragma
El actuador es una parte importante del sistema de control automático en el proceso de producción de la válvula de control neumático. Tiene dos formas de acción, AIRE PARA ABRIR y AIRE PARA CERRAR.
AIRE PARA ABRIR:
Cuando aumenta la presión de la señal, la varilla de empuje entra en la cámara de la membrana. En caso de que haya una emergencia de aire o falla eléctrica, cerrará automáticamente la válvula y mantendrá la posición normalmente cerrada (Figura 2a).
AIRE PARA CERRAR:
Cuando aumenta la presión de la señal, la varilla de empuje entra en la cámara de la membrana. En caso de que haya una emergencia de aire o falla eléctrica, las válvulas permanecerán en posición normalmente abierta (Figura 2b).
Especificaciones
|
Diámetro nominal mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||||
|
Diámetro del asiento mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
Coeficiente de caudal nominal Kv |
Lineal |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
|
porcentaje igual |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
||
|
MPa de presión nominal |
0,6, 1,0, 1,6, 2,5 |
|||||||||||||||||
|
carrera mm |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||||||
|
Área efectiva del diafragma Ae (cm) |
280 |
400 |
630 |
1000 |
16000 |
|||||||||||||
|
Características de flujo |
Línea recta, igual porcentaje |
|||||||||||||||||
|
Temperatura de trabajo ℃ |
-30 ℃ ~+150 ℃ |
|||||||||||||||||
|
Relación ajustable inherente R |
50:1 |
|||||||||||||||||
|
Rango de señalPr |
20~100, 40~200, 20~60, 60~100, 80~240 |
|||||||||||||||||
|
Presión de la fuente de aire MPa |
0,14, 0,4 |
|||||||||||||||||
|
Presión diferencial admisible MPa |
Localizador de cinturones ilimitado |
5.3 |
3.7 |
23 |
13 |
0.85 |
0.74 |
0.47 |
0.30 |
0.27 |
0.18 |
0.11 |
0.12 |
0.08 |
0.05 |
0.04 |
0.03 |
|
|
con localizador |
6.4 |
6.4 |
5.5 |
3.01 |
2 |
1.7 |
1.1 |
0.71 |
0,63 |
0.41 |
0.26 |
0.28 |
0.20 |
0.11 |
0.08 |
0.05 |
||
|
Hilo de adquisición |
M16*15 |
|||||||||||||||||
5. Rendimiento principal
|
proyecto |
Válvula reguladora general |
Reguladores de media temperatura (empaquetadura de grafito flexible) o de fuelle |
||||||||||||||||
|
sin localizador |
con localizador |
sin localizador |
con localizador |
|||||||||||||||
|
Conocimiento básico diferencia % |
±5 |
±1 |
±15 |
±4 |
||||||||||||||
|
% de diferencia de retorno |
±3 |
±1 |
±10 |
3 |
||||||||||||||
|
zona muerta% |
±3 |
±0,4 |
±8 |
1 |
||||||||||||||
|
% de desviación del punto siempre |
Aire libre |
punto de partida |
±2,5 |
±1 |
±6 |
±2,5 |
||||||||||||
|
final |
±5 |
±15 |
||||||||||||||||
|
Qiguan |
punto de partida |
±5 |
±15 |
|||||||||||||||
|
final |
±5 |
±6 |
||||||||||||||||
|
% de desviación nominal de la formación |
2.5 |
2.5 |
6 |
2.5 |
||||||||||||||
|
fuga permitida |
L/h ajustable |
10-4×capacidad nominal de válvula JP |
||||||||||||||||
|
Ajuste la válvula de cierre |
Diámetro del asiento |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||||||
|
fuga permitida |
Sello blando: Clase VI |
|||||||||||||||||
|
Desviación del coeficiente de flujo nominal% |
±10 |
|||||||||||||||||
|
Desviación característica de flujo inherente |
Cumple con los requisitos de pendiente especificados en IEC534-1976 |
|||||||||||||||||

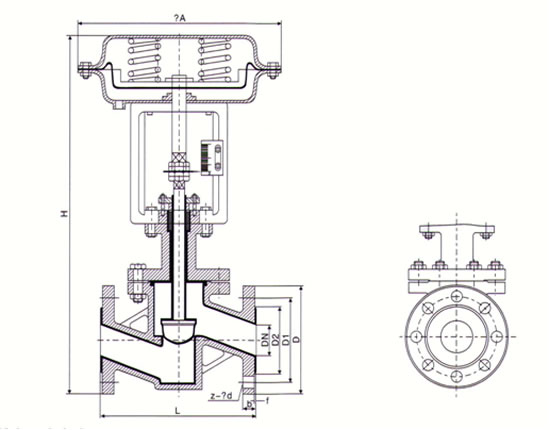

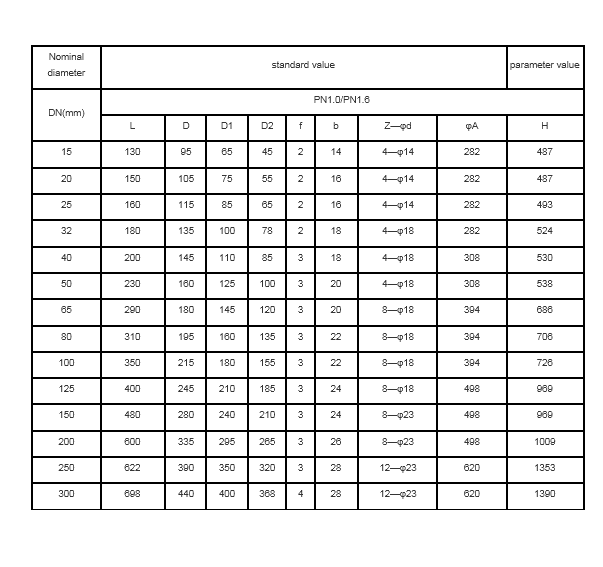

Tamaño principal
