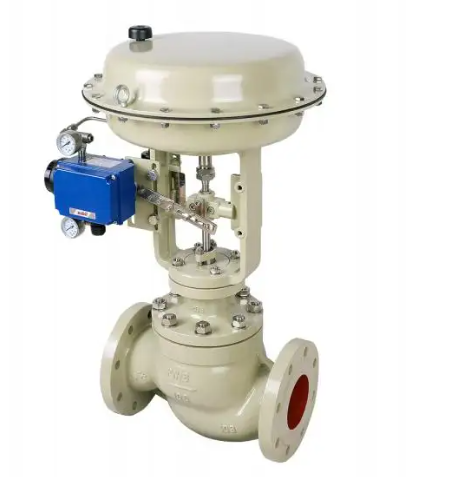

Catalogo de válvula de control con solo asiento con actuador neumatico

 Descargar

En este catálogo encontrará todas las fichas técnicas de válvula de control con solo asiento con actuador neumatico , incluidos el material, las dimensiones, el plano de montaje, la temperatura de trabajo, la presión nominal, el tamaño nominal, etc.

La acción de la válvula de control con solo asiento con actuador neumatico se realiza recibiendo la señal a través del posicionador, ingresando el aire comprimido en el actuador neumático para generar empuje y empujando el núcleo de la válvula a través de la biela para generar el desplazamiento correspondiente, es decir, el llamado derrame cerebral. El área de la sección transversal del flujo cambia para lograr el propósito de ajustar el flujo, la presión y la temperatura del medio.

Características estructurales

1. La válvula de control con solo asiento con actuador neumatico adopta la estructura de guía superior, el cuerpo de la válvula tiene una estructura compacta, el canal de fluido es aerodinámico, la pérdida de caída de presión es pequeña, el caudal es grande, el rango ajustable es amplio y la precisión de la característica de flujo es alta;

2. La forma de carrete de la válvula de un solo asiento es una válvula de émbolo guiada por la parte superior. El área de guía de la parte de guía del carrete es grande y tiene las características de un fuerte rendimiento antivibración.

3. El resorte de compresión adopta la forma de múltiples combinaciones para reducir la altura y procesar finamente la superficie guía de la varilla de empuje, mejorar la dureza y reducir la aspereza, para reducir la diferencia de retorno y aumentar el efecto de sellado;
